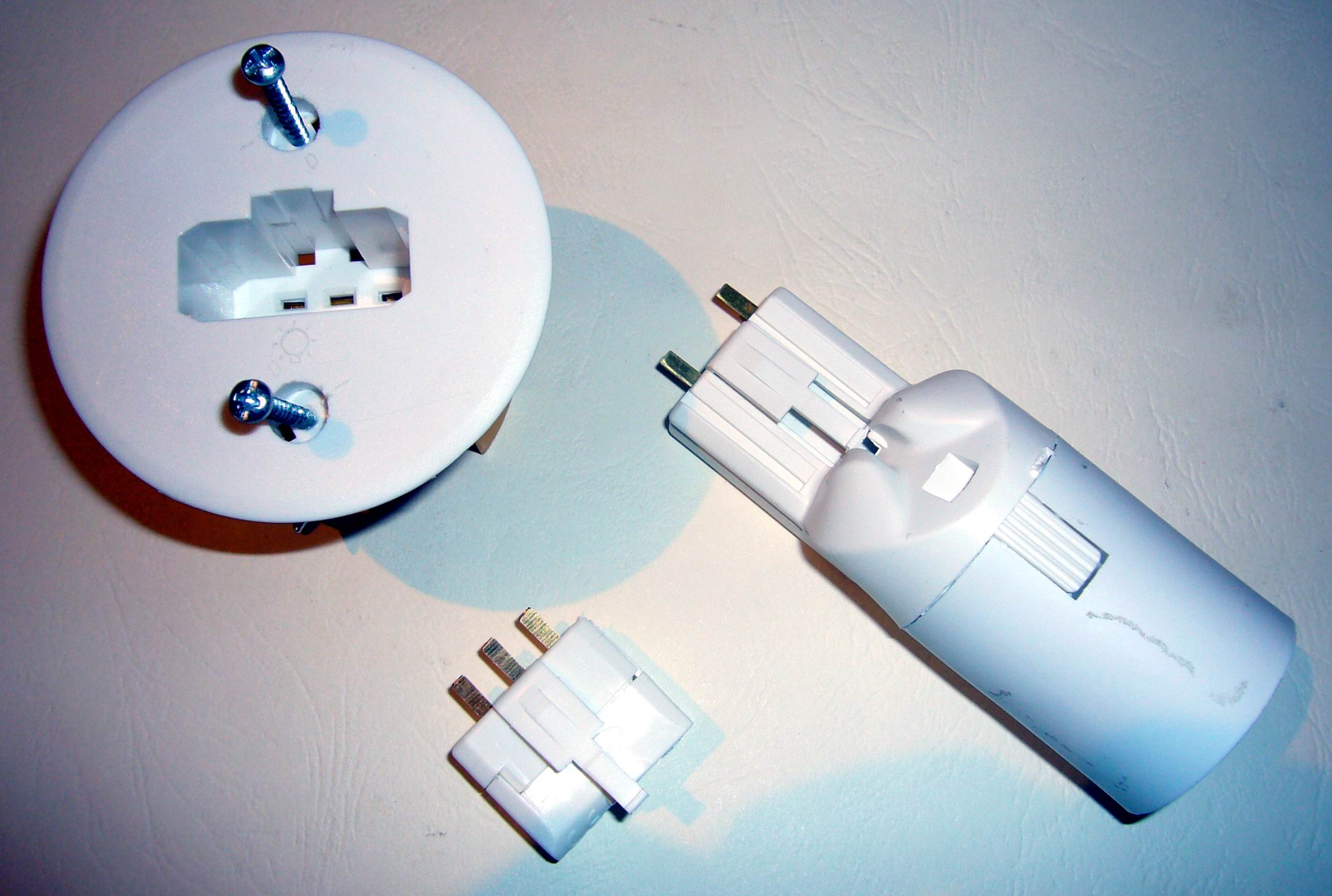

Pour monter correctement une douille , il convient de suivre les étapes suivantes :
- dévissez le culot du support de lampe.
- passez un fil dans le culot.
- desserrez les vis des bornes du noyau.
- insérez les fils , après les avoir dénudés et torsadés, dans les bornes.
- resserrez les vis à fond.
- emboîtez le noyau dans le culot.
🔵
Comment brancher une douille avec 3 fils ? Pour les 3 fils : Raccordez le conducteur neutre bleu et le conducteur de phase brun à votre réseau électrique. Ensuite, il faut relier le conducteur de commutation noir à la lampe. Puis, vous raccordez celle-ci au conducteur neutre de variateur.
ainsi Quels fils brancher pour un luminaire ? Le fil bleu est celui du neutre, le marron celui de la phase, commandée par un interrupteur: vous pourrez donc brancher directement les conducteurs du lustre à ces deux conducteurs par l’intermédiaire d‘un domino (dé de raccordement) ou de connecteurs.
Comment brancher les fils d’un luminaire ? Coupez les 3 fils à la longueur appropriée, les fils rouges et bleu-clair sont reliés au disjoncteur et le vert jaune à la terre. Dénudez les 3 fils sur environ 8 mm. Branchez le fil rouge à la phase (L) de la sortie du disjoncteur qui protège le circuit. Connectez le fil bleu au neutre (N) de la sortie du disjoncteur.
Comment faire un branchement de douille e27 ?
Comment brancher un luminaire avec 3 fils ? Pour les 3 fils par exemple, il faut connecter le fil bleu-clair et le fil rouge au luminaire. Chacun d’entre eux sur une borne, le sens de branchement n’a pas d’importance à l’exception d’un luminaire spécifique. Ensuite, connectez le fil vert jaune aux parties métalliques du luminaire.
Comment brancher 3 fils sur un domino ?
- Etape 1 : rentrez les gaines ou les câbles dans la boîte de dérivation.
- Etape 2 : coupez à longueur et dénudez les fils électriques.
- Etape 3 : dévissez les vis du domino .
- Etape 4 : insérez les fils électriques.
- Etape 5 : protégez vos connecteurs.
Quel câble électrique pour lampe ? Nature du circuit, section et protection
Nature du circuit | Section minimale du câble en cuivre | |
---|---|---|
Circuit d’éclairage / prise commandée | 1,5 mm² | |
Circuit prises de courant | 8 prises de 16 A | 1,5 mm² |
12 prises de 16 A | 2,5 mm² | |
6 prises de courant non spécialisées pour la cuisine | 2,5 mm² |
• Dec 3, 2019
Ou brancher le fil bleu ?
Comment brancher une prise électrique ?
- Le bleu sur la borne neutre,
- Le vert/jaune sur la borne terre,
- Le rouge sur la borne phase (ce fil peut être d’une couleur différente).
Ou brancher le fil vert ? Le fil neutre est de couleur bleu et généralement branché à gauche en regardant votre prise électrique de face. Le fil de la phase peut être noir, marron, rouge et généralement branchée à droite en regardant votre prise de courant de face. Le fil de la terre en vert/jaune est branché au milieu de la prise.
Ou brancher le fil marron ?
Le fil rouge, marron ou noir correspond au conducteur de phase. En clair, c’est par ce câble électrique que le courant arrive. Le fil jaune et vert rayé correspond au conducteur de protection, qui permet la mise à terre, et qui ne conduit pas le courant. Le fil orange ou le violet est un « fil navette ».
Ou brancher un ground ? Brancher la prise à la terre. Branchez le fil de mise à la terre à la borne de terre. Si le fil est desserré ou débranché, faites une boucle avec le bout du fil et placez-la sous la vis verte de la borne et serrez à l’aide d’un tournevis Philips #2.
Où est la phase sur une douille ?
Où est la phase sur une douille ? Le fil de terre est en général au milieu de la prise. La lettre N indique le neutre (fil bleu). La lettre L indique la phase (fil rouge, marron ou noir).
Comment installer les nouvelles douilles ?
Comment débloquer la douille E 14 ?
Bonsoir, Il faut pousser la languette pour qu’elle échappe l’encoche (pas plus) tout en dévissant; cela l’aide d’un tournevis très fin ou de tout autre objet pointu qui convient .
Comment brancher les fils d’une suspension ? Raccorder les fils
Pour relier ces fils à ceux de votre lustre ou de votre support d’abat-jour, il faut commencer par les dénuder sur une longueur de 1,5 cm. Ensuite, il suffit d’entortiller les fils électriques entre eux et de les placer chacun sous un capuchon de connexion, appelé connecteur XTP.
Quelle est la couleur du fil neutre ?
Les fils de phase, qui permettent l’alimentation électrique de l’installation, sont ainsi de couleur marron/noire ou rouge. Les fils du neutre, qui permettent notamment le déclenchement du disjoncteur, sont bleus. Les fils de terre, qui permettent la protection du logement, sont jaunes ou verts.
Comment brancher 2 fils sur un domino ? Raccorder deux fils électriques entre eux avec un domino , comment faire ?
- Étape 1 : Dénudez les fils . Dénudez les fils , c’est retirer le plastique qui protège le cuivre du câble électrique. …
- Étape 2 : Insérez les fils dans le domino . …
- Étape 3 : Resserrez le domino et testez.
Comment rendre Etanche un câble électrique ?
Pour ce faire, il faut dans un premier temps dénuder les câbles (sur 12 mm environ) avant d’effectuer le raccordement à l’aide d’un connecteur. Vient alors le moment de rendre vos connexions étanches, en misant sur des boîtes spécifiques remplies de gel électrique isolant ou de résine isolante à couler.
Comment relier 8 fils électriques ? Pour connecter des fils électriques grâce à des bornes Wago il faut une borne par couleur de fil. Après avoir dénudé les fils sur 8 à 10 mm, votre électricien peut, par exemple, insérer ses deux fils de phase dans un Wago, les deux neutres dans un deuxième appareil et les fils de terre dans une troisième borne.
Quel type de câble électrique pour l’extérieur ?
Quel type de câble électrique pour l’extérieur ? Pour l’extérieur, on utilise des câbles U1000R2V. Il est préférable de les faire passer par une gaine de protection ICTA et s’ils sont enterrés de les couvrir d’un grillage situé dans le sol à 20 cm au dessus de la gaine.
Quelle section câble électrique pour alimenter maison ?
Sous une intensité de 30A Triphasé | |
---|---|
DISTANCE | SECTION (cuivre) |
jusqu’à 66 M | 10 mm² 16mm² conseillé en prévision du Linky |
jusqu’à 106 M | 16 mm² |
jusqu’à 166 M | 25 mm² |
Quel type de câble électrique pour enterrer ?
Il faut impérativement utiliser un cable électrique pour une pose enterrée. En général, on utilise du câble type U1000R2V (voir cet article pour plus de détail sur les fils et câbles électriques).
